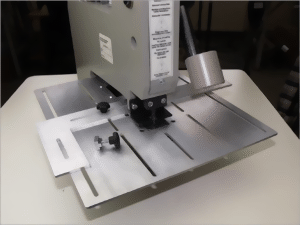

ASP Plattenanschlagsystem für 20,30,40mm Rundmatrizenhalter und 40x40 sowie 40x60 Flachmatrizen.
Die Lieferung besteht aus:
- der Anschlagplatte
- dem Anschlagwinkel
- 3 Nutensteinen mit der Klemmschraube
Mit diesem Anschlagsystem können Sie genaue parallele Schlitze und massgenaue, wiederholende Durchbrüche, Bohrungen in ein Blech einbringen. Der Anschlag ist mit Nutensteinen leicht auf das gewünschte Mass einzustellen !
Der auf den Anschlagsystem aufgebrachte Winkel, der mit Nutensteinen befestigt wird, erlaubt es das Werkstück präzise anzuschlagen. Besonders wichtig ist das System wenn Sie längere Schlitze oder Ausschnitte erzeugen wollen.
Die Matrizen und Schneidplattenhalter, die optional geliefert werde, können auf der Ober und Unterseite mit dem Platten-Anschlagsystem verbunden werden.
Die obere Seite ist für runde Schneidmatrizen, wärend die Unterseite für die 40x40 oder 40x80 Schnittplaten ausgeführt ist.
Die Oberseite hat rechts und links Ausfräsungen die sich in die Paltte des Anschlagsystemes einpassen. 4 seitlicheSchrauben verbinden den Schnittpatten- und Matrizen Halter mit dem Anschlagsystem.
